リム・チューブ・バルブの基礎知識


農業用タイヤの選定において、リム・チューブ・バルブは難しい要素の1つかもしれません。しかし、トラクターの性能維持に直結するため、適切な理解が求められます。

本記事では、農業用トラクタータイヤの性能を最大限に引き出すために必要なリム・チューブ・バルブの基本について、わかりやすく解説します。

農業用車両のタイヤに関するさまざまなガイドは、以下からご確認いただけます。

リム

トラクターに装着する農業用タイヤとリムの相性は非常に重要です。不適切な組み合わせでは性能が十分に発揮されず、安全性や耐久性にも影響します。

ここでは、農業用トラクタータイヤを選ぶ際に注意すべき、リムの確認ポイントを解説します。

(1)タイヤ径の確認

まずは、タイヤとリムの直径(インチ単位)を確認しましょう。

リムの直径は、装着する農業用タイヤと必ず一致していなければなりません。普段25センチの靴を履いている人が、28センチや22センチの靴を履くことが難しい理屈と同様です。

たとえば、ミシュラントラクター用タイヤ「MICHELIN AXIOBIB2」シリーズの「540/65 R30」サイズで考えてみましょう。

タイヤ表示において、「R」の後ろの2つの数字はリム径を表します。そのため、上記のタイヤにおけるR30は、タイヤの内径が30インチであることを意味します。30インチ径のタイヤには、30インチのリムが必要です。

(2)リムの幅と形状(プロファイル)の確認

タイヤ径に加えて、リムの「幅」と「形状(プロファイル)」も重要です。
ミシュランタイヤの製品ページで公開している「技術仕様」にて、対応する推奨リムと適応リムを確認できます。

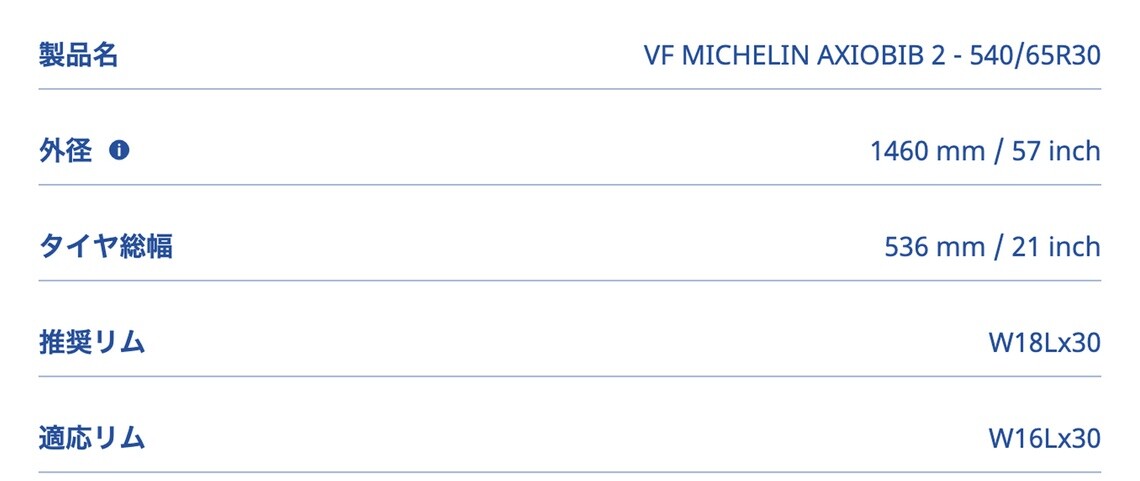

以下は、MICHELIN AXIOBIB2タイヤの「540/65 R30」サイズにおける技術仕様の記載例です。

技術仕様:リムの幅とプロファイルの確認

技術仕様:リムの幅とプロファイルの確認

「540/65 R30」サイズ(直径30インチ)のトラクタータイヤに推奨されるリムは「W18L」です。この表記は、承認されたリムの幅とプロファイル(形状)を示しています。

「W18L」は、内幅(F)457.2mm、高さ(H)25.4mm、ビードシート幅(P)33mmに対応しています。

より詳しい寸法情報は、ミシュランタイヤの技術資料をご確認ください。

(3)互換性の確認

トラクタータイヤを交換する際は、現在のリムが新しいタイヤと適合するかを確認する必要があります。リムサイズは通常、リムのシート部やディスク部に刻印されています。

互換性がない場合、新たに適合するリムを購入する必要があります。判断に迷う場合は、販売店にご相談ください。

リム表示:リム上の位置

リム表示の位置

リム表示は、リムのシートまたはディスクに記載されています

リム構造の補足:Oリングとは?

複数のパーツ(通常は3つ)で構成されるリムには、防水性を確保するために「Oリング」と呼ばれる密閉用パーツが必要なケースがあります。一方、リムが一体成型のタイプであれば、Oリングは不要です。

関連ページ:農業用リム、インナーチューブ、バルブの基準 | 日本ミシュランタイヤ

チューブ

農業用タイヤやトラクタータイヤには、「チューブタイプ(TT)」と「チューブレスタイプ(TL)」があります。

ミシュランタイヤが現在製造している農業機械用タイヤは、すべてチューブレスタイヤ(TL)です。チューブレスタイヤ(TL)は、タイヤ内部にチューブ(内チューブ)を必要とせず、リムと密着することで空気を保持する構造です。

たとえば「VF 540/65 R39 158D/155E TL」という型番のタイヤでは、末尾に「TL」と記載されています。これは、このトラクタータイヤがチューブレス構造であることを意味し、専用のチューブなしで、対応するリムに直接装着できることを示しています。

用途や状況によって、タイヤにチューブを装着したい場合に備え、ミシュランタイヤは製品ごとに互換性のあるチューブの型番(チューブコード)を技術資料または製品の仕様表に記載しています。「Tube(Code)」の列で、適合するチューブをご確認ください。

たとえば以下のように、「540/65 R30」サイズのトラクタータイヤに適合するチューブの型番は「754」です。

技術データの読み方:チューブコード

技術データの読み方:チューブコード

「M754」のように頭に「M」が付く場合も、同じ型番のチューブを意味します。製品を選ぶ際の参考にしてください。

関連ページ:農機用タイヤの装着と取り外し | 日本ミシュランタイヤ

バルブ

チューブの型番が分かれば、「チューブとバルブの対応表」から、適合するバルブの型番を調べられます。

たとえば、タイヤサイズからリム径が「30インチ」と判明した場合、その径に対応する表で、事前に確認しておいたチューブの型番(例:754)を探します。この例では、対応バルブの型番が「TR218A」であることがわかります。

チューブコードの検索

チューブコード

このように、トラクタータイヤと互換性のあるチューブとバルブを把握することが可能です。

(1)バルブの種類

ミシュランタイヤは、以下のようにバルブの形状や長さ、バルブ穴の直径などの情報も提供しています。

チューブバルブ

バルブ:10 SC29

バルブ:10 SC29

 10 SC29

A = 15 mm
B = 29 mm
∝ = 90°
∅ = バルブ穴 = 10 mm

バルブ:10 SCH40

バルブ:10 SCH40

10 SCH40

A = 13 mm
B = 27 mm
∝ = 150°
∅ = バルブ穴 = 10.2 mm

バルブ:TR13とTR15

バルブ:TR13とTR15

TR13とTR15

TR13(ETRTO = V2-01-1):L = 35 mm;∅ = バルブ穴 = 11.5 mm
TR15(ETRTO = V2-01-2):L = 35 mm;∅ = バルブ穴 = 16 mm

バルブ:TR218A

バルブ:TR218A

TR218A (ETRTO = V7-01-1)

空気・水バルブ
L = 47,5 mm
∅ = バルブ穴 = 15.7 mm

バルブ:1964

バルブ:1964

1964

L = 40 mm
∅ = バルブ穴 = 9.7 mm

バルブ:1837

バルブ:1837

1837 (ETRTO = V5-04-1)

A = 27 mm
B = 79 mm
∝ = 80°
∅ = バルブ穴 = 20.5 mm

バルブ:582

バルブ:582

582 (ETRTO = V3.06.5)

A = 20,5 mm / B = 131 mm
C = 49 mm / D = 62,5 mm
h = 17 mm
∝ = 90°

バルブ:1123

バルブ:1123

1123 (ETRTO = V3.06.8)

A = 24,5 mm / B = 126,5 mm
C = 50,5 mm / D = 61,5 mm
h = 17 mm
∝ = 94°

チューブレスバルブと空気・水バルブチップ

チューブレスバルブ

チューブレスバルブ

チューブレスバルブ

TR618A (ETRTO = V5-01-1)

空気・水バルブ
L = 47.5 mm
∅ = バルブ穴 = 15.7 mm

空気・水バルブチップ

空気・水バルブチップ

空気・水バルブチップ

空気・水バルブチップ

(2)バルブ選びの注意点

作業内容や使用環境によっては、バルブの形状や種類を使い分ける必要があります。

ただし、どのバルブでもすべてのチューブに取り付けられるわけではありません。

そのため、チューブとバルブがきちんと適合しているかどうかを事前に確認することが大切です。
