農業用タイヤのリム、チューブ、バルブ

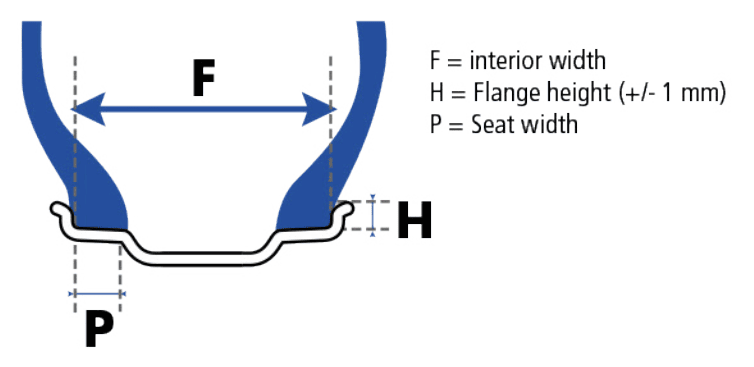

サイズ (Sizes)	寸法 F (mm)	寸法 H (mm)	寸法 P (mm)
2.50 C	63.5	16.5	—
3.00 D	76	18	—
3.50 D	89	18	—
4.00 E	101.5	20	18
4.50 E	114.5	20	18
5.00 E	127	20	23.5
5.375 I	136.5	16	23
5.50 F	140	22.5	23.5
6.00 F	152.5	22.5	23.5
6.50 F	165	22.5	23.5

サイズ (Sizes)	寸法 F (mm)	寸法 H (mm)	寸法 P (mm)
10.50	266.7	12.7	44
11.75	298.5	12.7	44
12.25	311	12.7	44
13.00	330	12.7	44
14.00	355.5	12.7	44
15.00	381	12.7	44
16.00	406.5	12.7	44
AG 16.00	406.5	12.7	44
17.00	432	12.7	44
18.00	457	12.7	44
20.00	508	12.7	44
AG 20.00	508	12.7	44
AG 24.00	609.5	12.7	44
AG 28.00	711	12.7	44

サイズ (Sizes)	寸法 F (mm)	寸法 H (mm)	寸法 P (mm)
W 6	152.4	22.2	23.8
W 7	177.8	22.2	23.8
W 8	203.2	22.2	23.8
W 8L	203.2	25.4	27
W 9	228.6	25.4	27
W 10	254	25.4	27
W 10L	254	22.2	27
W 11	279.4	25.4	27
W 12	304.8	25.4	27
W 13	330.2	25.4	27
W 14L	355.6	25.4	27
W 15L	381	25.4	33
W 16L	406.4	25.4	33
W 18L	457.2	25.4	33

サイズ (Sizes)	寸法 F (mm)	寸法 H (mm)	寸法 P (mm)
DW 10	254	25.4	27
DW 11	279.4	25.4	27
DW 12	304.8	25.4	27
DW 13	330.2	25.4	27
DW 14L	355.6	25.4	36.5
DW 15L	381	25.4	36.5
DW 16L	406.4	25.4	50.8
DW 17L	431.8	25.4	50.8
DW 18L	457.2	25.4	50.8
DW 20B	508	28.6	50.8
DW 21B	533.4	28.6	50.8
DW 23B	584.2	28.6	50.8
DW 24B	609.5	28.6	50.8
DW 25B	635	28.6	50.8
DW 27B	686	28.6	50.8
DW 28B	711	28.6	50.8
DW 30B	762	28.6	50.8

サイズ (Sizes)	寸法 F (mm)	寸法 H (mm)	寸法 P (mm)
TW 13	330	25.5	27
TW 14L	355.5	25.5	36.5
TW 15L	381	25.5	36.5
TW 16L	406.5	25.5	50.8
TW 18L	457	25.5	50.8
TW 20B	508	29	50.8
TW 21B	533.5	29	50.8
TW 23B	584	29	50.8
TW 24B	609.5	29	50.8
TW 25B	635	29	50.8
TW 27B	686	29	50.8
TW 28B	711	29	50.8
TW 30B	762	29	50.8

3ピースリム用Oリング

この表は、3ピースリム用途における特定のOリングコンポーネントの対応関係を示しています。

OR: Oリング（o-ring）の略称
最初の数字: リングジョイントの断面（太さ）を表します。1インチの8分の一（1/8インチ）を基準とした整数で表記されます（例: 2 = 2/8''）。
2番目の数字: シートの直径を表します。インチ単位の整数で表記されます。

部品番号 (Reference)	品名 (Designation)	備考 (Note)	IAC
R 1681	O-ring OR 6.6 - 20	3ピースの20インチリム用	553215
R 1438	O-ring OR 2 - 25	3ピースの25インチリム用	553201
R 2052	O-ring OR 2 - 32	3ピースの32インチリム用	553055
